Rack láda 10U Peli EURO-V 10U-L Hosszú szerverláda

A Peli Euro-V 10U-L egy professzionális, rotációs öntéssel készült rack szállítóláda, amelyet kifejezetten 19 hüvelykes EIA szabványú rack berendezések biztonságos, mobil telepítéséhez terveztek. Legyen szó hangfeldolgozó berendezések turnéztatásáról, hálózati infrastruktúra mozgatásáról, műsorsugárzó eszközök távoli helyszínekre szállításáról vagy szerver hardver létesítmények közötti áttelepítéséről, ez a láda gyárilag zárt tokozást biztosít, amely minden rack egységet megvéd szállítás közben. Németországban gyártják, kemény rotációsan öntött polietilénből, az Euro-V 10U-L közepes terhelésű védőkonstrukciót ötvöz egy letisztult profillal, amelyet gyors betöltésre és gyors üzembe helyezésre terveztek megérkezéskor.

Mi a rack láda — és miért fontos a 10U méret

A rack láda egy védő szállítótok, amely egy szabványos EIA 19 hüvelykes rack keretet integrál egy robusztus héjba. A berendezések közvetlenül a ládába szerelhetők fel, ugyanazon síneken, amelyeket a rögzített rack telepítéseknél használnak — nincs szükség adapterekre, nincs újracsatlakoztatás. A 10U jelölés megmutatja, mennyi függőleges hely áll rendelkezésre: tíz rack egység, egyenként 44,45 mm magasan, összesen 444,5 mm rack magasságot adva. Ez elegendő egy teljes méretű keverőpult, egy sűrű patch panel és több feldolgozó egység, egy többcsatornás erősítő sor, vagy egy kompakt szerver build elhelyezésére kábelvezetési panelek számára is helyet hagyva.

Az Euro-V sorozat Long (10U-L) mélysége kétféle mélységű rack keretet fogad be: 610 mm (24 hüvelyk) és 762 mm (30 hüvelyk). A sekély 1U kapcsolók, a mély 2U szerverek és minden közbülső méret elfér ebben a tartományban. Ha a berendezése különösen sekély, a Short változat ugyanolyan rack magasságot kínál csökkentett teljes ládahosszal — hasznos, ha a padlóterület vagy a járműrakodó helyek korlátozottak. Válasszon a legmélyebb felszerelendő egység alapján.

Acél rack keret és rögzítési rendszer

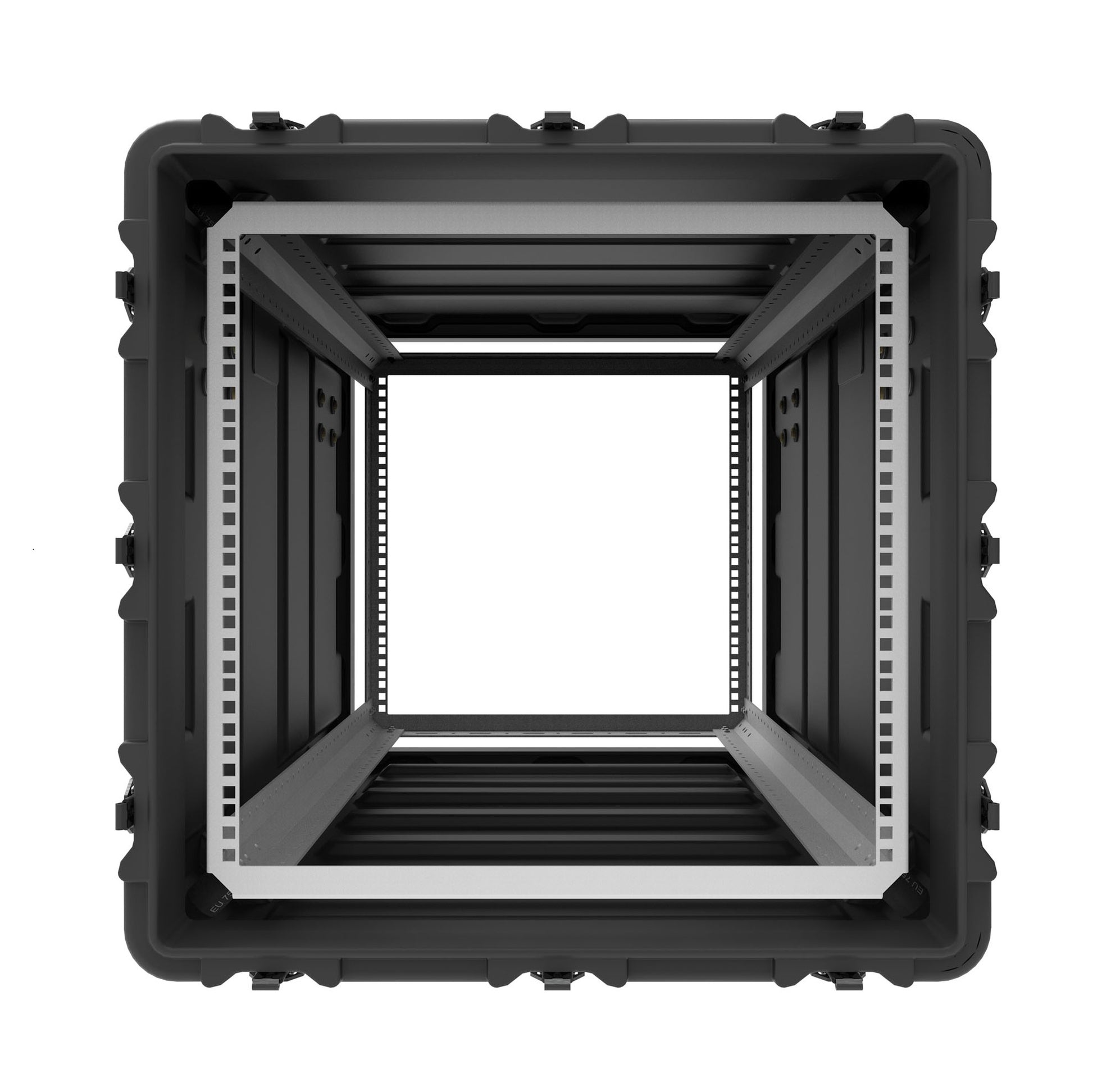

A belső rack keret ipari szabványú négyzetes lyukmintázatú, robusztus acélból készült. Az M6 csiptató anyák (külön vásárolhatók meg) illeszkednek a négyzetes lyukakba és standard rack csavarokat fogadnak, teljes metrikus kompatibilitást biztosítva a rack magasság teljes hosszán. A keret 610 mm és 762 mm belső mélységben is elérhető, és rendelhető úgy, hogy az első rack panel pozíciója a ládaelőlaptól hátrébb legyen állítva, hogy az első panel hozzáférhető legyen a fedél eltávolítása nélkül. A négyzetes lyukmintázat teljesen kompatibilis minden szabványos 19 hüvelykes rack-re szerelhető berendezéssel, beleértve a hang-, videó-, hálózati, számítástechnikai és tudományos műszereket.

Ütéscsillapító rendszer

Hengeres, falra szerelt rezgéscsillapítók izolálják az acél rack keretet — és minden ahhoz csavarozott elemet — a szállítás során a ládahéjon keresztül átvitt ütésektől és rezgésektől. A járművektől származó úti rezgések, a rakodóterületi kezelési ütések és a légi szállítás közbeni turbulencia mind olyan mechanikai energiát generálnak, amely idővel lazíthatja a csatlakozókat, igénybe veheti az áramköri lapokat és károsíthatja az érzékeny alkatrészeket. A rezgéscsillapító rendszer lecsatolja a rack-et a ládafalakon, így az energia a csillapítókba szívódik fel, ahelyett hogy a berendezésekre terhelődne. Ez az Euro-V 10U-L-t alkalmassá teszi az úti turnézásra, a légi cargo szállításra és katonai terepi műveletekhez, ahol a rezgési terhelés folyamatos és kiszámíthatatlan.

Vízálló és porálló védelem

Egy szilikon szivacs O-gyűrű tömítés fut a fedél csatlakozási felületének teljes kerületén, folyamatos tömítést hozva létre, amely kizárja a vizet és a port a belső részből. Nyomásegyenlítő szelep (PRV) van beépítve a héjba, hogy egyenlítse a belső légnyomást a légi szállítás vagy a gyors magasságváltozások során, megakadályozva, hogy a fedelet kinyomja, vagy a tömítés sérüljön nyomáskülönbség miatt. Ezek a jellemzők együttesen megfelelnek az IP osztályú előírásoknak a pormentesítésre és az átmeneti vízbe merítés elleni védelemre vonatkozóan — alkalmasak szabadtéri rendezvényekre, tengerparti telepítésekre és minden olyan környezetre, ahol az időjárási terhelés reális kockázat.

Mobilitás és kezelés

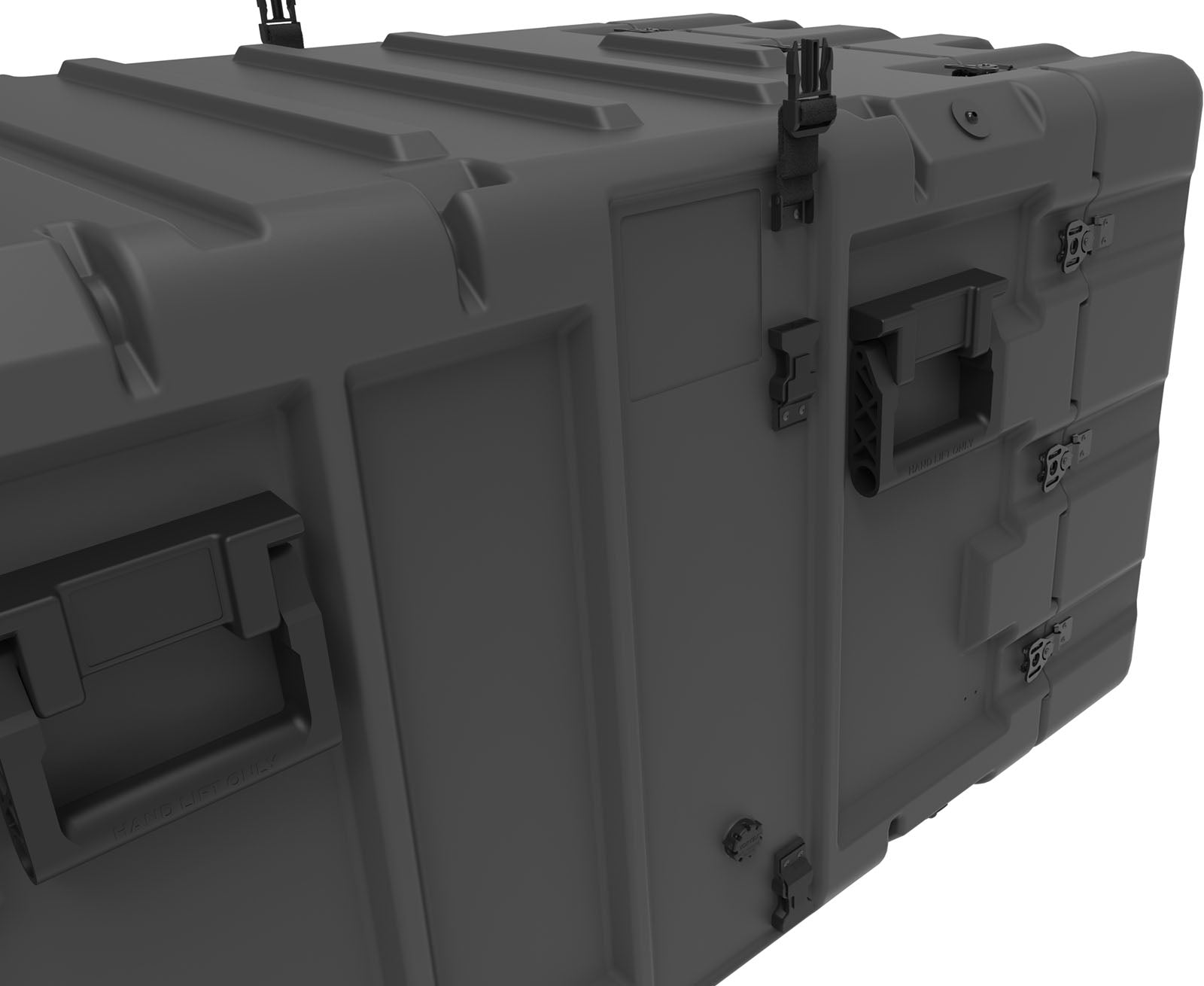

Nyolc ergonomikus fekete műanyag fogantyú van elosztva a láda körül, hogy lehetővé tegyék a kétszemélyes hordozást több irányban — felállítva, hátán fekve vagy oldalán — anélkül, hogy a terhet egyetlen fogási pontra támaszkodtatnák. Él-szerelt görgők lehetővé teszik a láda görgetését egyenes felületeken anélkül, hogy külön kézikocsi kellene — fontos gyakorlati előny a helyszínről való kirakodáskor vagy a terminálafolyosókon való mozgáskor. A felső és alap felületeken kialakított öntött egymásra helyezési bordák lehetővé teszik a stabil egymásra rakást más Euro-V, Super-V és BlackBox rack ládákkal, maximalizálva a függőleges tárolóhelyet a járművekben és raktárakban.

Szerkezet és anyagok

A héj rotációsan öntött polietilénből készül — egy egydarabos, varrat nélküli gyártási módszer, amely kiküszöböli a panelillesztéseket és sarokvarrásokat, amelyek az injekciós öntésű ládák gyenge pontjai. A hardver, beleértve a csuklókat, reteszpontokat és fogantyúhorgonyokat, korrózióálló fekete oxidált rozsdamentes acélból van gyártva, alkalmas a sós tengerparti környezetekhez és magas páratartalmú trópusi éghajlatokhoz. A láda Németországban gyártott, következetes mérettűrésekkel, biztosítva, hogy a rack keret igazítása és a fedéltömítés geometriája megmarad a gyártási sorozat során.

Kik használják az Euro-V 10U-L-t

• Élő hangmérnökök, akik erősítő rack-eket és jelprocesszorokat szállítanak helyszínekre
• Műsorsugárzó és videó gyártási csapatok, akik video kapcsolókat és jelirányító berendezéseket mozgatnak
• IT és hálózati csapatok, amelyek hordozható szerver és hálózati infrastruktúrát telepítenek távoli helyszínekre
• Tudományos és kutatócsapatok, akik rack-re szerelt mérő- és adatgyűjtő rendszereket szállítanak
• Katonai és kormányzati kezelők, akik tanúsított védőszállítást igényelnek érzékeny elektronika számára
• AV telepítési cégek, amelyek előre konfigurált rack buildeket mozgatnak projektek helyszínei között

Műszaki adatok
